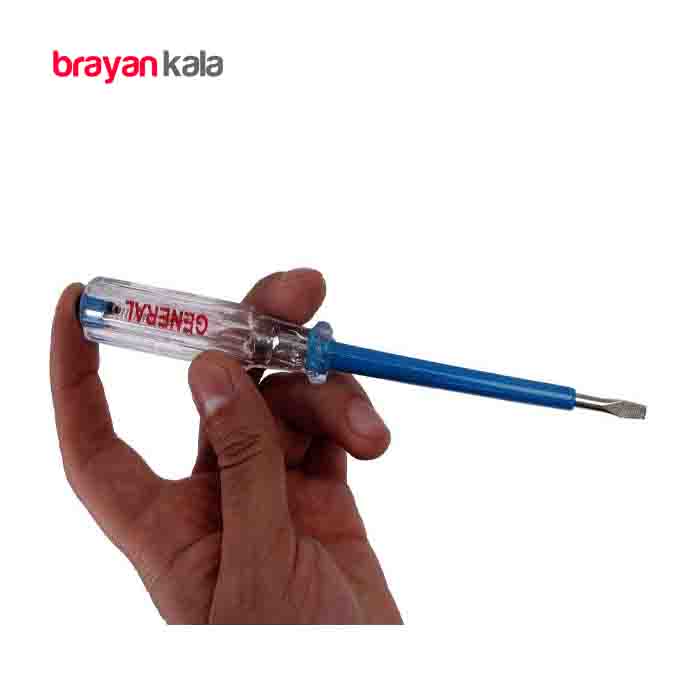

فازمتر جنرال

تعریف و نحوه کارکرد فازمتر

فازمتر یکی از لوازم جانبی برقی است که برای آزمایش وجود یا عدم وجود ولتاژ الکتریکی (معمولا جریان متناوب AC) بکار می رود و حتی در برخی مدل‌ها به عنوان پیچ گوشتی هم قابل استفاده است. فاز متر‌ها مدل‌های مختلفی دارند. مدل یک سر یا یک تماسه که یک سر آن به محل مورد تست تماس داده می‌شود و سر دیگر در دست قرار می‌گیرد. معمولا مشابه یک پیچ گوشتی ساخته می‌شود که نوک این پیچ گوشتی محل تماس برای تست است. یک لامپ که با جریان بسیار ضعیف هم روشن می‌شود داخل این ابزار قرار می‌گیرد. در صورتی که محل اتصال فازمتر دارای ولتاژ باشد و انتهای فازمتر به انگشت فرد (در صورتی که فرد روی عایق جریان قرار نگرفته نباشد) تماس پیدا کند جریان برقرار شده و لامپ روشن می‌شود. مدل دو سر یا دو تماسه که شامل دو قسمت است، یک سر آن یک پیچ گوشتی یا یک سیم لامپ دار است و در قسمت انتهایی آن یک سیم قرار گرفته است. قسمت جلویی آن به محل مورد تست تماس داده می‌شود و سیم قسمت عقبی را به جای آن که مثل مدل «یک سر» در دست بگیرند آن را مستقیما به زمین متصل می‌کنند. در صورتی که ولتاژی بین این دو نقطه وجود داشته باشد چراغ دستگاه روشن می‌شود. فازمتر غیر تماسی بدون ایجاد تماس با سیم یا مدار مورد نظر و تنها از تغییرات میدان الکتریکی در اطراف یک سیم یا وسیله‌ی با جریان متناوب، قابلیت تشخیص ولتاژ در شیء را دارا می‌باشد. این مزیت باعث می‌شود احتیاجی به لخت‌ کردن‌سیم نباشد و تماس با جریان برق و خطر برق گرفتگی به حداقل برسد. به این ترتیب فقط با حرکت دادن این وسیله در اطراف یک سیم می‌توان محل قطعی را تشخیص داد. همچنین این وسیله این توانایی را دارد تا از پشت دیوار محل سیم‌هایی که خیلی داخل عمق دیوار قرار نگرفته‌اند را مشخص کند. اما از آن جا که روش کار این دستگاه اندازه‌گیری میدان الکتریکی است نمی‌تواند روی کابل‌های با روکش‌های ضخیم و همچنین در مدار‌های با جریان مستقیم (DC) تشخیصی بدهد و در این گونه موارد هیچ گونه کارایی ندارد.
